一、低氮燃燒脫硝工藝

　　低氮燃燒技術是通過調節燃燒溫度、煙氣中氧的濃度、煙氣在高溫區的停留時間等方法來抑制NOx的生成或破壞已生成的NOx。

　　二段燃燒法是目前應用最廣泛的分段燃燒技術，第一階段燃燒中，只將總?cè)紵諝饬康?0%~75%（理論空氣量的80%）供入爐膛，使燃料先在缺氧的富燃料條件下燃燒，能抑制NOx的生成；第二階段通過足量的空氣，使剩余燃料燃盡，此段中氧氣過量，但溫度低，生成的NOx也較少。

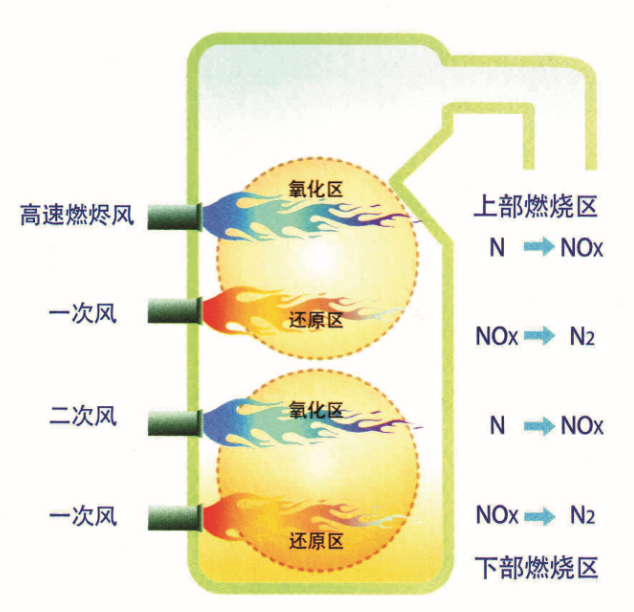

　　低氮燃燒技術

二、選擇性非催化還原法（SNCR）

　　選擇性非催化還原法（SNCR）脫硝技術是把含有NHx基的還原劑（如液氨、氨水、尿素），噴入爐膛溫度為800~1100℃的區域，該還原劑迅速熱分解為NH3并與煙氣中的NOx進行反應生成N2和H2O。該方法以爐膛為反應器，可通過對鍋爐進行輕微的改造而實現。

　　工藝特點：

　?。?）不需要催化劑，工程造價大大降低，運行費用也低；

       （2）完全布置在鍋爐本體上，占地面積小；

　　（3）脫硝效率低，一般在30%~70%之間；

　?。?）對反應溫度和停留時間的控制難度大。

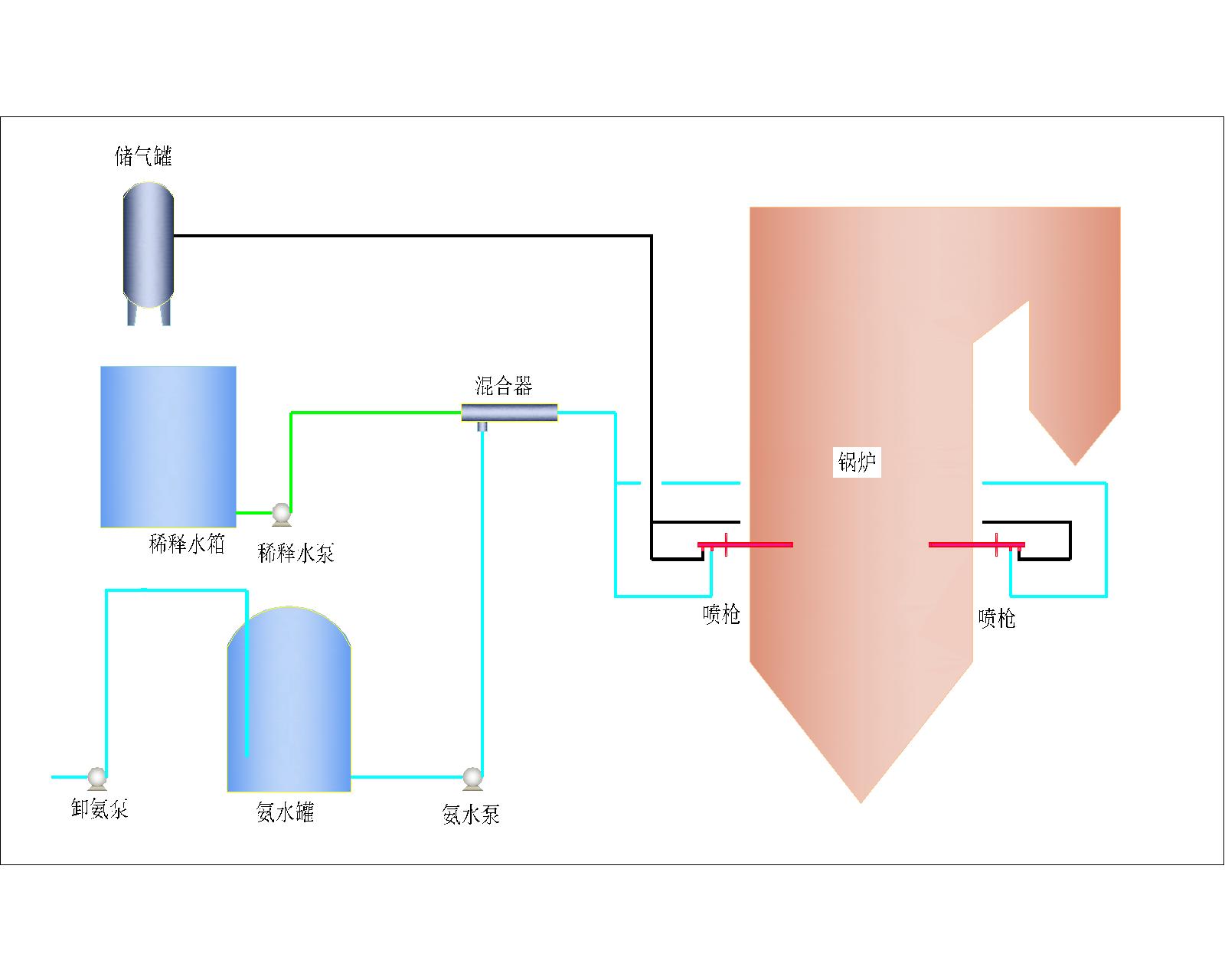

選擇性非催化還原法（SNCR）脫硝技術示意圖

三、選擇性催化還原法（SCR）

　　選擇性催化還原法（SCR）脫硝技術是指在中溫催化劑（主要用于電廠鍋爐）或低溫催化劑（主要用于焦?fàn)t、窯爐及生物質鍋爐）作用下，在合適的溫度范圍（低溫：160~300，中溫320~420℃）內，還原劑有選擇地將煙氣中的NOx還原生成N2和H2O，來減少NOx排放的技術。

　　工藝特點：

　　（1）脫硝效率高，一般在90%以上；

　?。?）技術成熟，應用廣泛；

　?。?）氨的逃逸率低，對空預器污染較小。

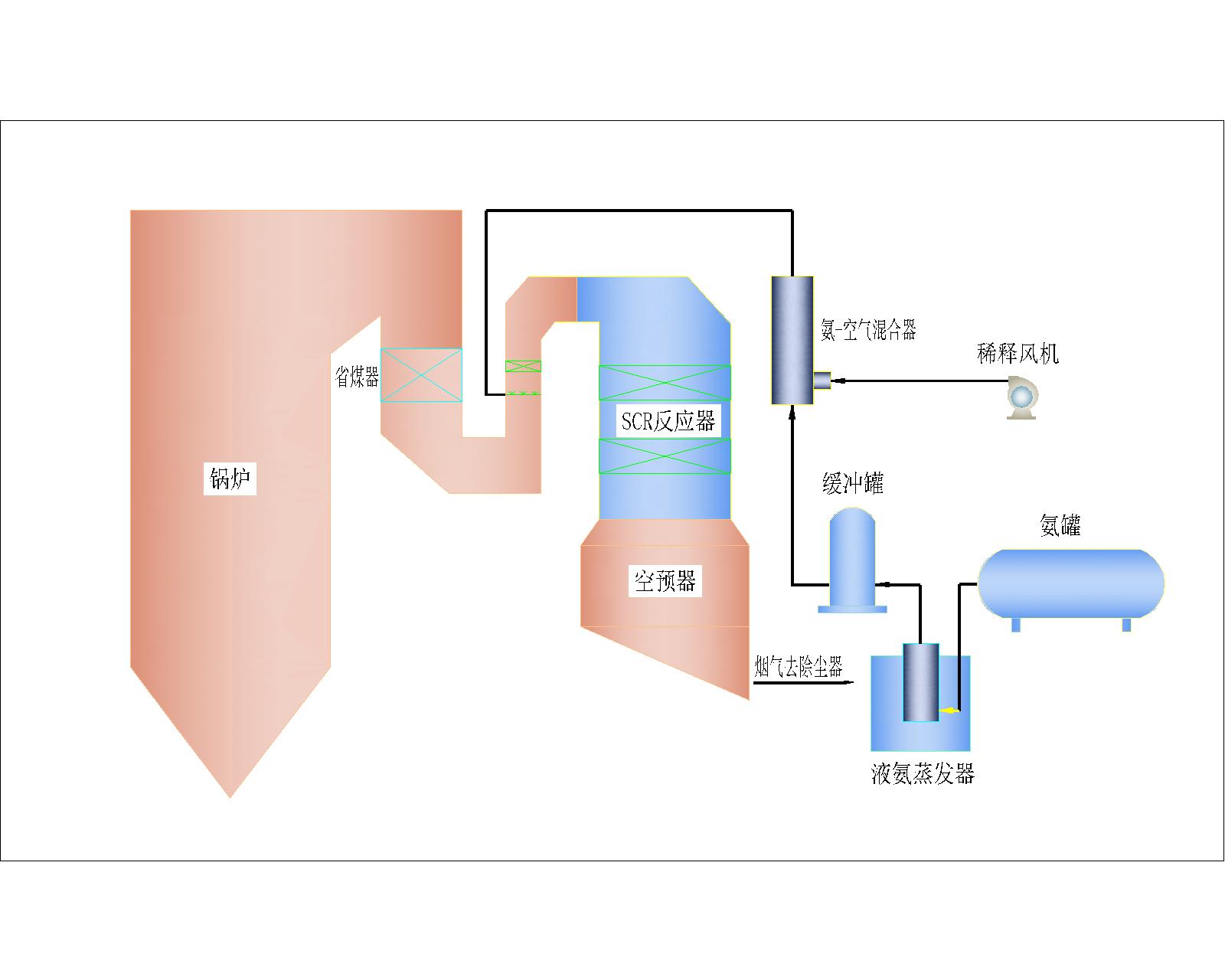

選擇性催化還原法（SCR）脫硝技術示意圖

四、SNCR+SCR聯合脫硝技術

　　SNCR+SCR聯合脫硝技術是結合了SCR技術高效和SNCR技術低成本的特點，其通過布置在鍋爐爐墻上的噴射系統先將還原劑噴入爐膛，還原劑在高溫下與煙氣中NOx發生非催化還原反應，實現初步脫硝。然后未反應完的還原劑進入SCR反應器進一步脫硝。

　　工藝特點：

　?。?）脫硝效率高，一般在90%以上；

　?。?）催化反應器體積小，系統阻力小，空間適應性強；

       （6）催化劑用量少，回收處理量也少。

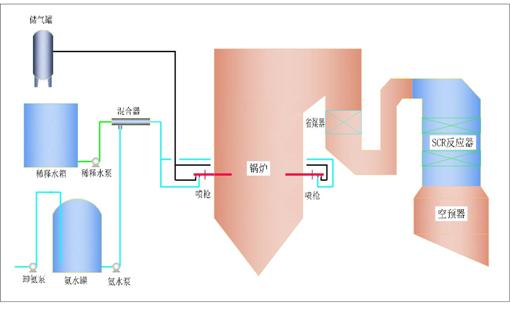

SNCR+SCR聯合脫硝技術示意圖

五、低溫氧化法脫硝技術

　　低溫氧化法脫硝技術是我公司針對鏈條爐、窯爐、焚燒爐排煙溫度低，鍋爐負荷不穩定以及煙溫低且排煙溫度變化大的特點開發的一種新型脫硝技術。

　　脫硝塔采用類似噴淋塔的形式，塔體底部設有循環液存儲槽；利用循環泵從存儲槽內將脫硝液送至脫硝塔頂部的霧化系統，脫硝液循環使用。正常運行時在循環泵入口處投加復合雙氧脫硝劑，在脫硝塔中脫硝劑將煙氣中的NO氧化為高價態的NOX，然后煙氣進入后繼的濕法脫硫塔（脫硫可采用現有濕法脫硫的任何形式）。煙氣中的NOX以亞硝酸鹽或者硝酸鹽的形式存在,在脫硫塔中與脫硫液反應被吸收，最終視脫硫方式的不同以廢渣或廢水的形式排出系統。

　　工藝特點：

　?。?）反應不受溫度限制，可適應低溫?zé)煔狻?/p>

　?。?）NOX脫除效率高（＞90%）。

　　（3）投資費用低，運行費用高。

　?。?）操作簡單，運行可靠。

　?。?）如果場地受限或需配合脫硫塔改造，可通過脫硫脫硝單塔雙循環的方式實現。

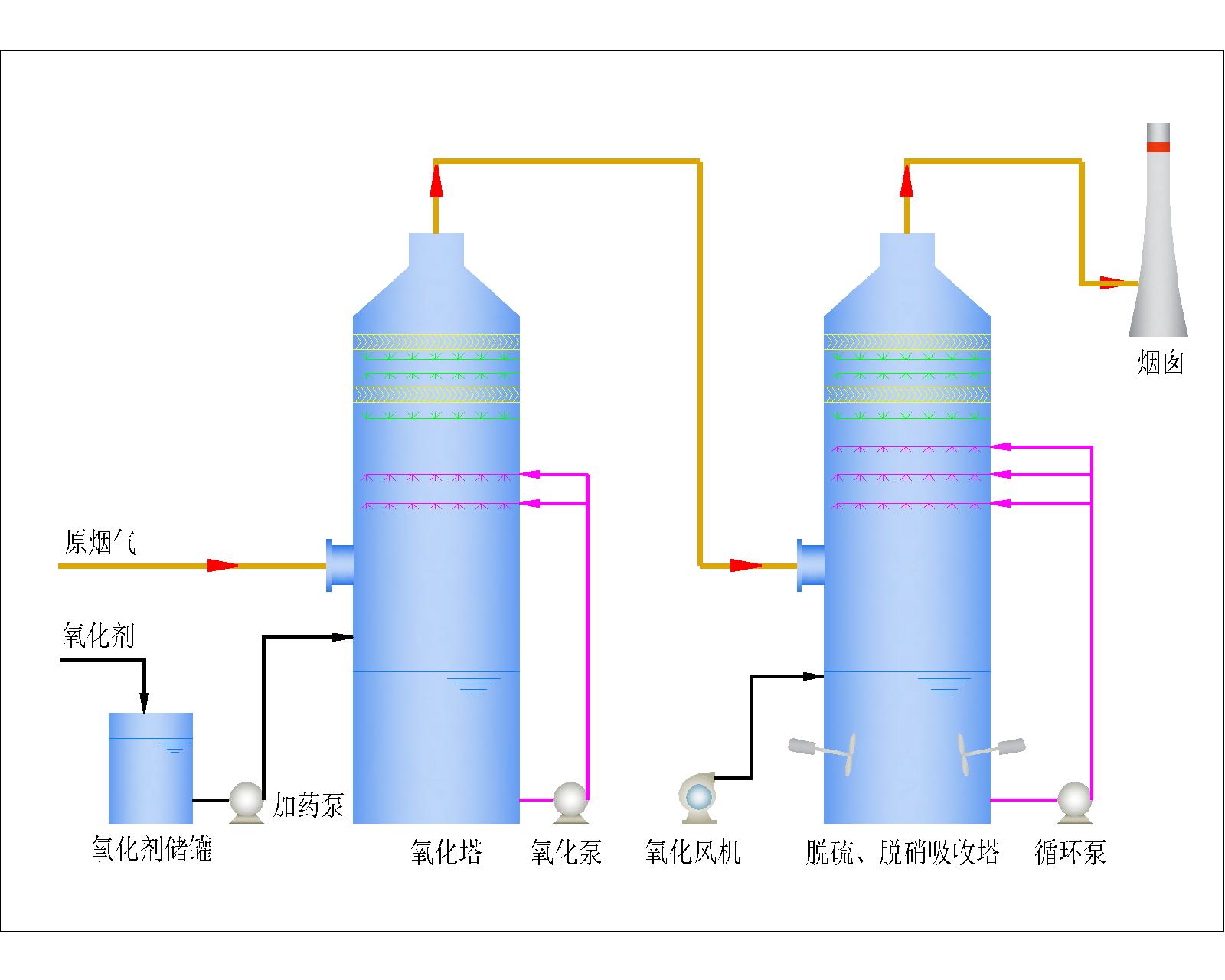

低溫氧化脫硝工藝流程示意圖

六、固態高分子脫硝技術（PNCR）

　　固態高分子脫硝技術采用還原法進行煙氣脫硝，在鍋爐爐膛上選擇合適的進料位置，利用氣力輸送的原理將脫硝劑噴入爐膛，使脫硝劑與煙氣充分混合。脫硝劑是一種高分子活性物質，能在650～1100℃，快速（1～2s）與煙氣中的NOX發生還原反應，從而達到脫硝的目的。

　　工藝特點：

　?。?）脫硝效率高，可達到80%以上；

　?。?）適應鏈條爐排煙溫度偏低且煙溫不穩定的工況。

　　（3）儲運無特殊安全防護要求。

　?。?）無廢水問題。

　?。?）投資較低，安裝周期短。

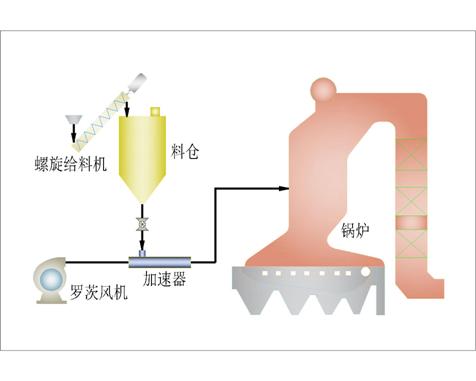

固態高分子脫硝工藝流程示意圖
