　　清碩環境根據濕煙羽具體治理要求，特別是廠區的煙氣條件、環境氣象、場地空間、冷熱源等條件綜合分析，確定經濟可行的技術路線。采用以下幾種處理工藝，實現節能型的“白色煙羽”治理模式。

　　技術路線一：?jiǎn)我粺煔庠贌嵯到y(tǒng)（MGGH）

　　技術路線二：漿液冷卻系統+煙氣再熱系統（MGGH）

　　技術路線三：煙氣冷凝系統+煙氣再熱系統（MGGH）

　　技術路線四：噴淋冷卻系統+煙氣再熱系統（MGGH）

技術路線一：煙氣再熱系統（MGGH水媒煙氣-煙氣換熱系統）

　　MGGH是以水作為換熱介質，吸收脫硫塔前的煙氣熱量，加熱煙囪入口的煙氣，可有效提高排煙溫度，提升煙氣的擴散能力，消除液滴。

　　MGGH系統是一個閉式循環系統，主要由布置于脫硫塔前的冷卻器和布置于脫硫塔后的煙氣加熱器，配套熱媒水輔助加熱器、循環水泵、補水系統、熱媒體膨脹罐、清灰裝置、加藥裝置以及其它輔助系統組成。熱媒水經循環泵升壓后進入煙氣冷卻器回收煙氣余熱，加熱后的除鹽水進入煙氣煙氣加熱器加熱脫硫后的低溫?zé)煔?，?jīng)煙氣煙氣加熱器冷卻后的除鹽水回水到介質熱媒水循環泵入口。

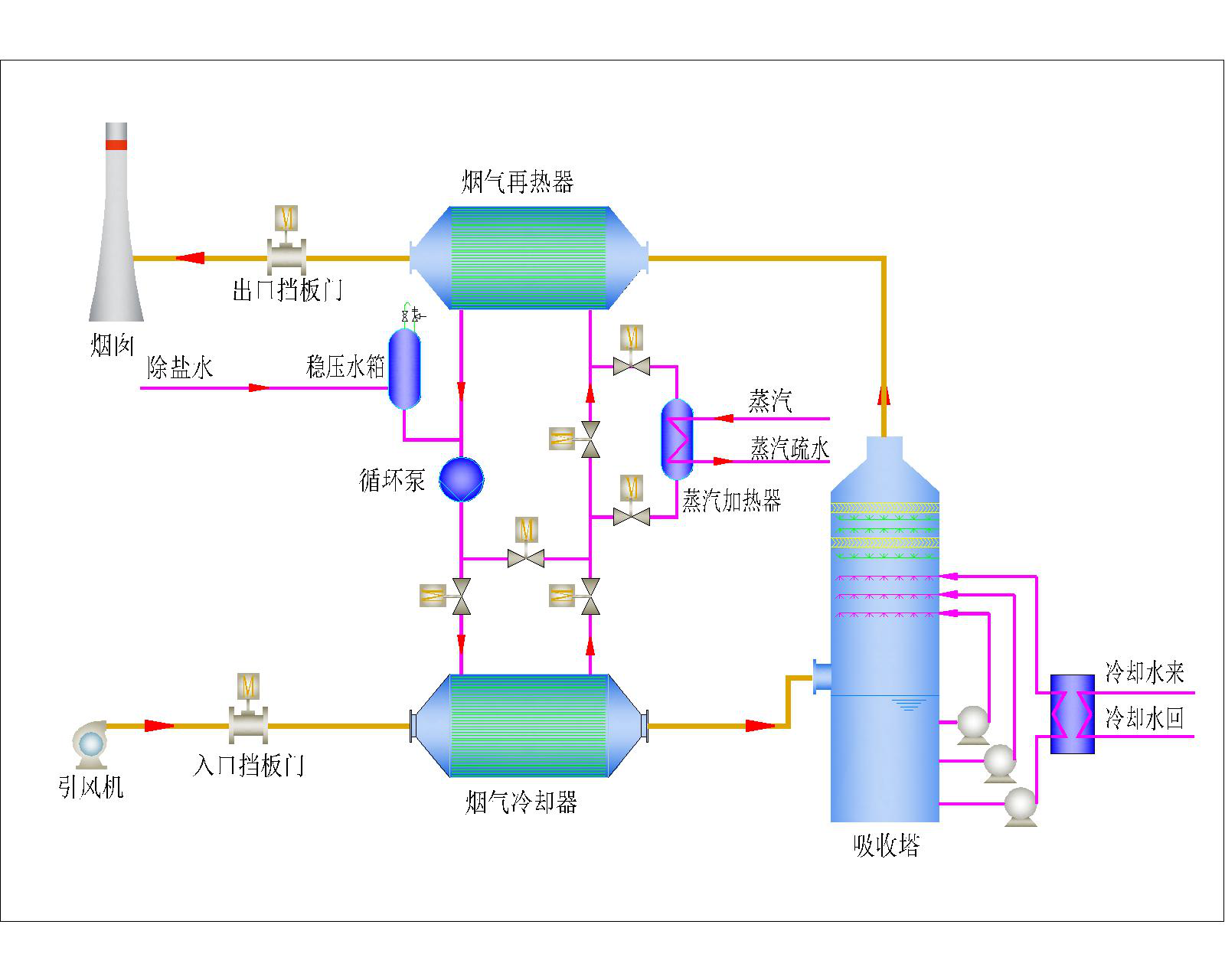

技術路線二：漿液冷卻系統+煙氣再熱系統

　　漿液冷卻系統是在最上層循環噴淋層循環管道上安裝板式換熱器，通過冷卻水換熱降低降低噴淋漿液的溫度，脫硫塔出口飽和濕煙氣被冷卻后的漿液噴淋，發生冷凝降溫，煙氣中水蒸氣含量降低，并將煙氣中細小灰粒同步脫除，實現排煙的水分提取、煙羽消白。冷卻水來源有：江、河、湖、海水等自然冷源；循環冷卻水（涼水塔或空冷塔）、配套增設強制通風冷卻塔（直接空冷機組）。

　　通過漿液冷卻系統煙溫降低1℃~5℃，可顯著減少白煙；同步設置MGGH等煙氣再熱系統，升溫5℃~15℃即可實現“脫白”，而且比單純煙氣再熱效果更明顯，并可大幅節省換熱面積。

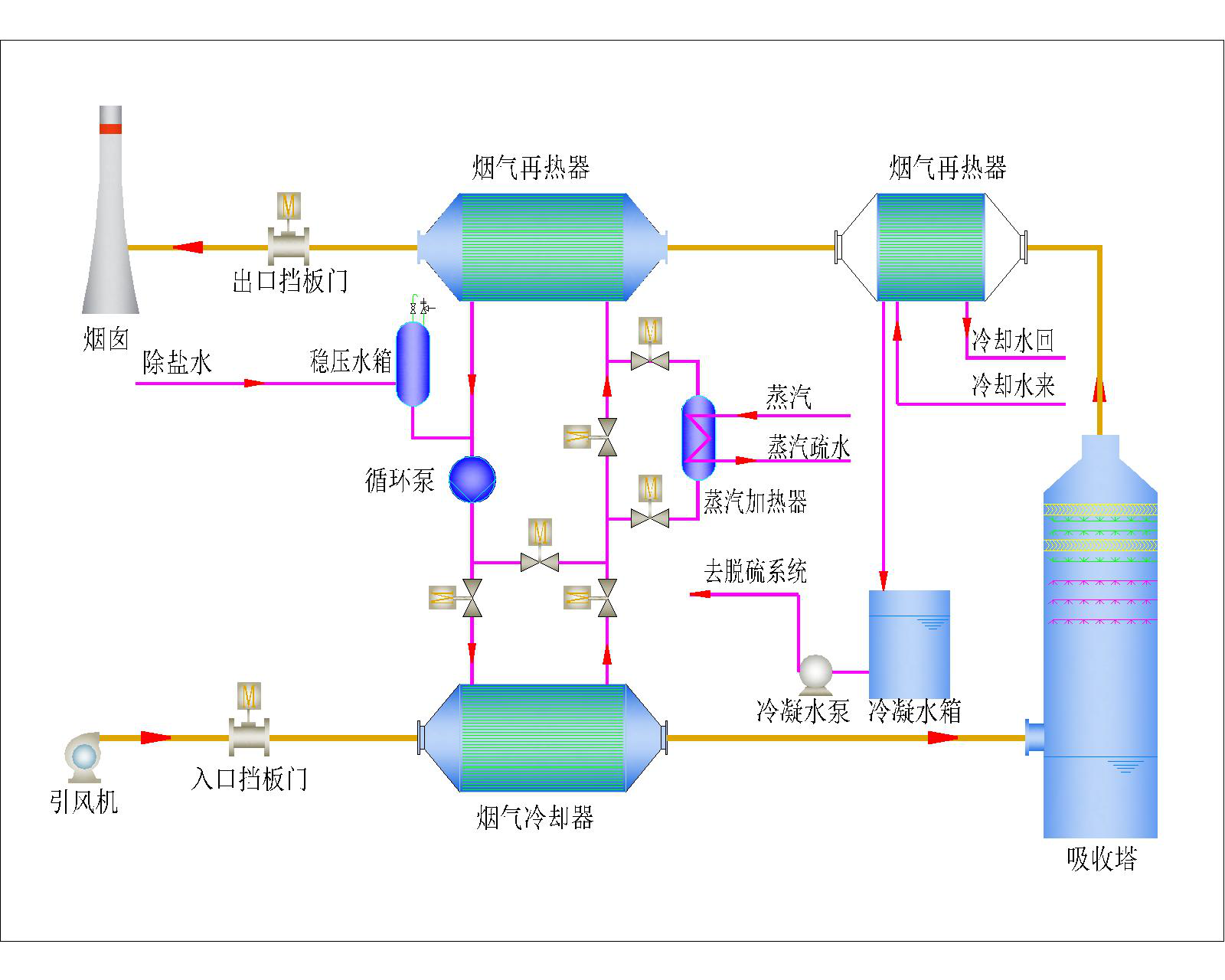

技術路線三：煙氣冷凝系統+煙氣再熱系統

　　煙氣冷凝系統+煙氣再熱系統工藝路線是指脫硫后的凈煙氣，先經過冷凝段，降低煙氣中水分，再通過煙氣再熱系統小幅度加熱煙氣溫度即可“脫白”。

　　在脫硫塔出口裝設氣-水管式換熱器對煙氣直接降溫，使飽和煙氣中水蒸氣冷凝后，收集冷凝水，進行簡單處理即可進入脫硫塔使用，冷凝器內是由數量眾多的柔性冷凝管排組成，管束采用高導熱性耐腐蝕改性氟塑料構成換熱器，和省煤器結構相似，管外通過要冷卻的飽和濕煙氣。

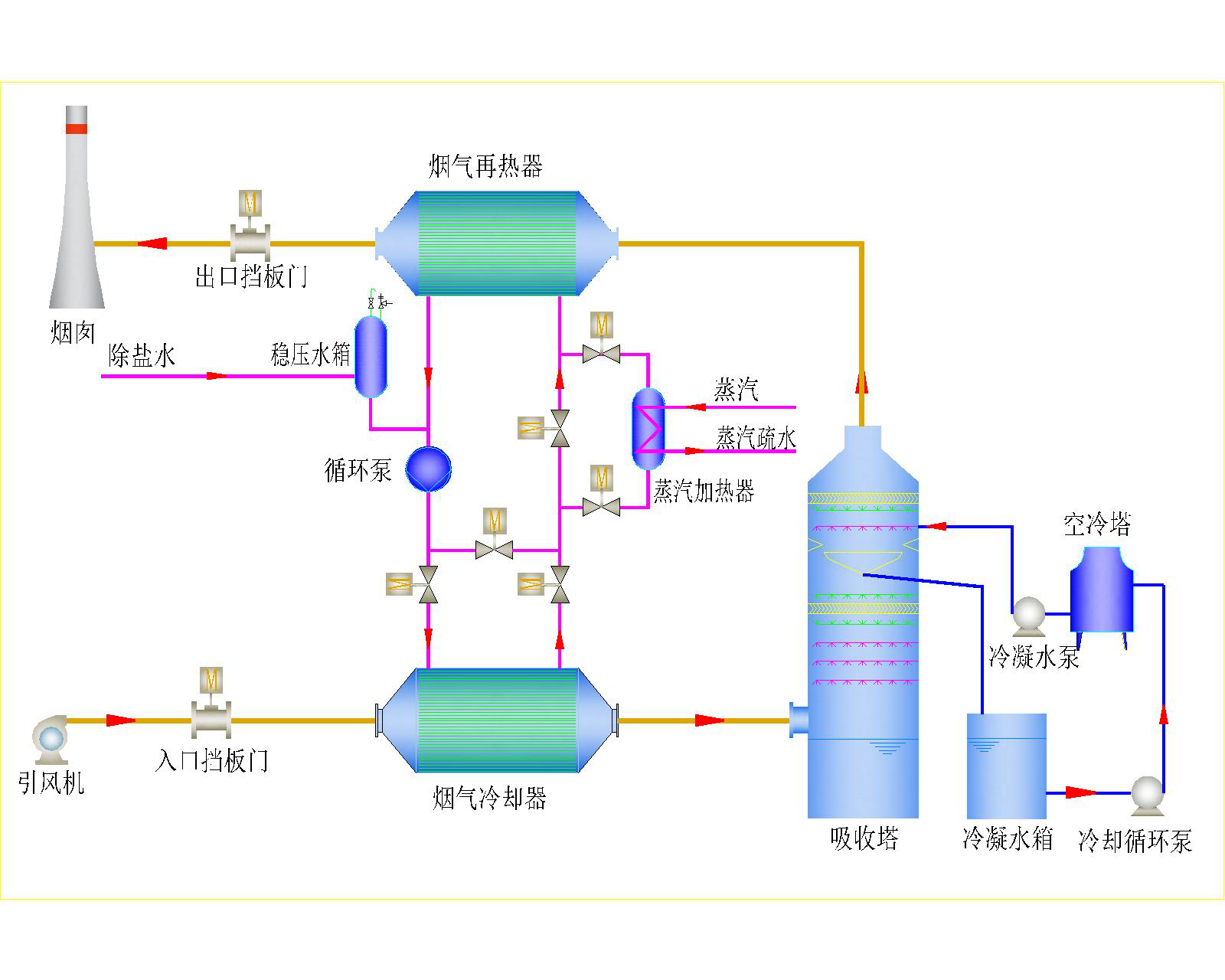

技術路線四：噴淋冷卻系統+煙氣再熱系統

　　噴淋冷卻系統+煙氣再熱系統工藝路線是指脫硫后的凈煙氣，先經過循環噴淋冷卻，降低煙氣中水分，再通過煙氣再熱系統小幅度加熱煙氣溫度即可“脫白”。

　　在現有脫硫塔內進行改造，在煙塵超低改造的過程中，在脫硫塔的兩級高效除霧器之間裝設噴淋裝置，通過循環冷卻水噴淋冷卻使飽和煙氣降溫降濕，同時在噴淋裝置下方設置集液收水裝置，收集噴淋水和煙氣冷凝水排出塔外，處理后進入強制通風機力冷卻塔降溫，循環噴淋。
